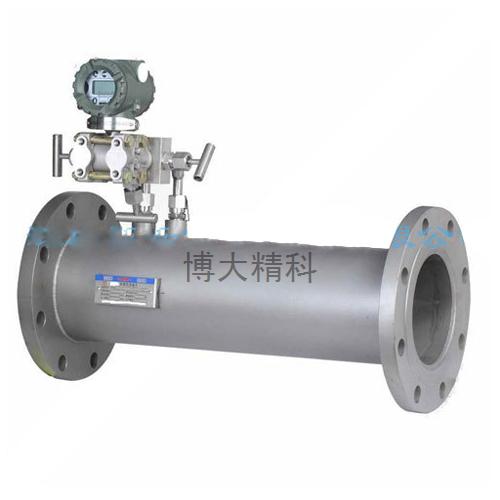

產品名稱：博大精科 V錐流量計
★
商城價：咨詢
★
產品介紹
YFNZ型錐形流量計是一種新型的差壓式流量計，也是目前最先進的壓差式流量計之一。它打破傳統的節流方式，變流體在管道中心收縮微管道壁收縮，即利用同軸安裝在管道中心的V型錐體，迫使流體從管道中心逐漸收縮到管道內邊壁而流過V型錐體，通過測量V型錐體前后的差壓來測得流量。錐形流量計的獨特結構，使其具有其它差壓式流量計無法相比的優點，克服了傳統流量計的諸多缺點，自推出以來便得到廣泛的應用。

工作原理
YFNZ型錐形流量計也和其它差壓式流量儀表的原理相同，都是基于封閉管道中流體質量守恒（連續性方程）和參量守恒（伯努利方程）定律來測量流量的。如圖一所示，當流體接近錐體時，流體流速降低，靜壓力升高，其壓力位P+；當流體通過錐體時，流體流速增加，靜壓力降低，其壓力位P+，在一定條件下，流體流量的大小與差壓的平方根成正比。

Qv……流體工況體積流量（單位：m³/h）
Qm……流體工況質量流量（單位：kg/h）
△ P……差壓值（單位：kPa）
K……儀表系數（需在流量檢定裝置上標定得出。無量綱）
e……流體的膨脹系數
r……流體工況下得密度（單位：kg/ m³）
C……流出系數（C=實際流量/理論流量，需在流量檢定裝置上標定得出。無量綱）
b……等效直徑比 b（無量綱）
d ……錐體最大外徑（單位：m）
D……表體內徑（單位：m）


主要特點
　　•無需直管段，安裝方便
　　YFNZ型錐形流量計獨特的結構設計，使得它具有自整流的特性。當流體流過錐體時，在錐體兩側及靠錐體上下游較窄的區域內，流體被直接整流成穩定流體，保證了很高的測量精度和重復性，從而使得采用錐形流量計進行測量時，幾乎不需要直管段或者很短的直管段即可。
　　•測量精度高、長期穩定性好
　　如圖二、圖三所示，YFNZ型錐形流量計自整流的特性，使得它在正負取壓孔處的壓力波動非常的小，從而保證了差壓的穩定性。錐體獨特的流線型設計，使得流體在流經錐體不能磨損錐體，其β值長期不變，從而保證了儀表的長期穩定性。

　　•自清潔功能，不易堵塞，可測復雜介質
　　流體經過錐形時，由于其四周環形通道面積逐漸減小，流體的流速不斷增加，從而對管壁和節流件附近表面形成吹掃沖刷作用，使得臟污雜物不可能在這里停留或附著。在錐體的負壓區，由于一小段不流動介質的隔離，使得臟污流體的雜質不能堵塞負壓孔。錐形流量計的這種自清潔功能，使得它不但可以測量普通介質，還可以測量如焦爐煤氣、渣油、原油等易結晶、堵塞的介質。
　　•量程比寬，壓力損失小
　　錐形流量計的量程比一般為≥5:1，高量程比可達≥8:1。在β值相同的情況下，YHNZ型錐形流量計的壓損只有孔板的三分之一左右。
　　•可測量高溫、高壓介質
　　錐形流量計使用不用的結構材質和安裝形式，可以測量溫度高達800℃，壓力高達10.0MPa的介質。

技術參數
　　•儀表口徑：DN15—DN2000
　　•測量介質：液體、氣體、蒸汽
　　•介質溫度：—200℃…+800℃
　　•壓力等級：1.0MPa、……10.0MPa
　　•精度等級：0.5級、1級（首選）、1.5級、2.5級
　　•重復性：±0.2%
　　•量程比：≥5:1（依實際確定）
　　•雷諾數：8000……5×106
　　•β值范圍：0.45……0.85
　　•表體材質：依用戶測量介質和現場要求選定（一般椎體材質不銹鋼，測量管道、法蘭為碳鋼；DN15-DN50以上幾項為304不銹鋼）
