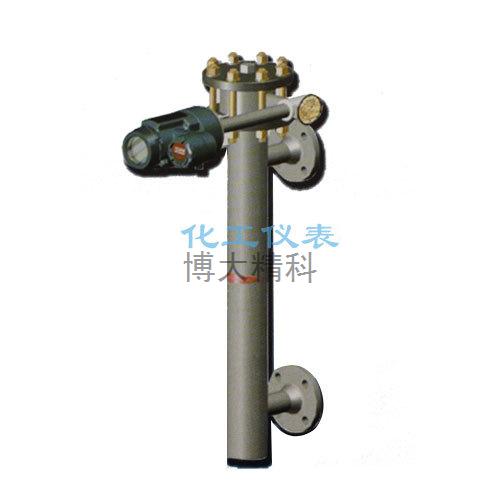

產品名稱：博大精科 電動浮筒液位變送器
★
商城價：咨詢
★
產品介紹
公司生產的UTD系列電動浮筒液位變送器是連續測量液體液位的物位儀表，廣泛應用于石油、化工、電力等具有Ⅱ類A、B、C級T 1～T5具有爆炸性氣體行業。UTD系列電動浮筒液位變送器有兩種型號，模擬型和智能型。模擬型UTO-0，采用國外多種儀表特長，結合國內具體情況研制而成。儀表可靠性高，抗干擾能力強，智能型UTD一1是采用美國霍尼韋爾公司的先進技術研制而成。變送器由微處理囂進行信號處理，量程范圍調節寬．零點可任意遷移。具有故障自診斷、雙向通訊等功能。

★結構原理：

變送器由檢測、轉換和變送三部分組成。

檢測部分：是根據阿基米德定律設計的，當被測液體液位發生變化時，浮筒浸在液體中的體積與浮子成正比。因此，檢測出浮筒所受的浮力，也就間接地檢測了液位的高度。

轉換部分：浮筒浸在液體中受到浮力作用，以扭力管、扭力桿傳遞，使差動變壓器輸出相應的電壓信號。

變送部分：電路板將輸入的電壓信號轉換放大后，輸出標準的4～20mA電流信號。智能型儀表將輸入的電壓信號經A／D轉換送給微處理器，經微處理器運算處理轉換成對應的4～20mA模擬信號和用HART協議與DCS主機通訊。

★
主要技術指標：
供電電源：24VDC
輸出信號：模擬型4～20mA  智能型4～20mA+HART
負載電阻：≤600Ω
精度等級：1.0級
環境溫度：一40～70℃
相對濕度：≤85％
介質比重：0.4～1.4(介質比重差≥0.1)
測量范圍：300～2500mm
出線口：M20×1.5內螺紋
公稱壓力：4.0MPa，6.3MPa，10.0MPa，16.0MPa
公稱通徑：DN40；DN80
法蘭標準：JB／T82.2—94；HG20592-97
防爆標志：diaⅡCT5
材質：浮筒lCrl8Ni9Ti、316L　　外筒 碳鋼、ICrl8Ni9Ti、316L
產品標準：GB／T13969-1992
