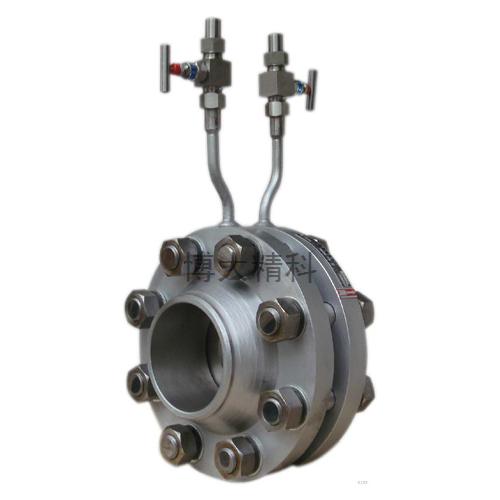

產品名稱：博大精科 孔板 流量計
★
商城價：咨詢
★
產品介紹
節流裝置是差壓式流量計的一次裝置，它與差壓儀表及二次儀表配套使用，可實現對流體流量的測量、記錄及控制。其結構簡單，安裝簡便、可靠性高，廣泛應用于石油、化工、冶金、電力、輕紡等多個領域。

工作原理
根據封閉管道中流體質量守恒（連續性方程）和能量守恒（伯努利方程）定律得知：如果在充滿流體的管道內部裝上孔板或噴之類的節流件，則管內流束在流經該節流件時就會造成局部收縮。在收縮處流速增加、靜壓力降低，因此在節流件前后將產生一定的壓力差（差壓）。實踐證明，在一定條件下，該壓力差與流量之間有一定的函數關系。因此，可以通過測量節流件前后的差壓來測量流量。

產品組成
節流裝置由節流件（如孔板、噴嘴等）、取壓裝置（如環室）、緊固裝置（法蘭、螺栓、螺母、墊片等）及其它附件（導壓管、截止閥等）組成。
　　1、 節流件：節流裝置中使流體流動橫截面收縮，以在上下游兩側產生差壓的元件。
　　標準節流件包括：角接取壓或法蘭取壓標準孔板，角接取壓標準噴嘴，徑距取壓標準孔板、長徑噴嘴，文丘利管（見附錄圖1—4）
　　非標準節流件包括：/4圓孔板（也稱1/4圓噴嘴）、圓缺孔板、雙重孔板、錐形入口孔板、長板，還包括端頭孔板和限流孔板等（見附錄圖5—9）
　　2、 取壓裝置：由于在節流件上下游側所設取壓孔的位置不同，構成不同的取壓型式如下：
　　（1） 角接取壓：在節流件上下游兩側開出一對或幾對管壁取壓孔，取壓孔貼近節流件的端面，它包括環室式和在法蘭上鉆孔式（見附錄圖10—13）
　　（2） 1寸法蘭取壓：在節流件上下游兩側開出一對或幾對管壁取壓孔，其軸線分別距節流件上下游側為1寸（25.4mm）（見附錄圖14）
　　（3） D和D/2（徑距）取壓：在節流件上下游兩側開出一對或幾對管壁取壓孔。上下游取壓孔軸線分別位于距節流件上游端面1D和D/2處（D為管道內徑）
　　3、緊固裝置：用于夾緊節流件的裝置。如法蘭基螺栓、螺母、墊片等。
　　4、附件：導壓管、根部閥門（截止閥等）。

產品型號
YFLJ—A    B — C
A：節流件形式
B標準孔板       　　H1/4圓孔板
P標準噴嘴       　　Q圓缺孔板
C長徑噴嘴     　　  S雙重孔板
W文丘利管
Z錐形入口孔板       H環室式角接取壓
M耐磨孔板              F法蘭取壓
D端頭孔板               Z鉆孔式角接取壓
T透鏡孔板               J D和D/2徑距取壓
X限流孔板              T特殊取壓
B：取壓方式          C：公稱通徑（DN25—DN1400mm）
G  角接取壓   如：50表示DN50,1000表示DN1000

主要技術參數
1、測量介質：液體、氣體及蒸汽（流體應為亞音速、穩定流和單相介質）。
2、精度等級：0.5級。
3、范圍度：標準型≥3:1，極限為10:1。
4、各類產品的主要參數及特點見下表。
