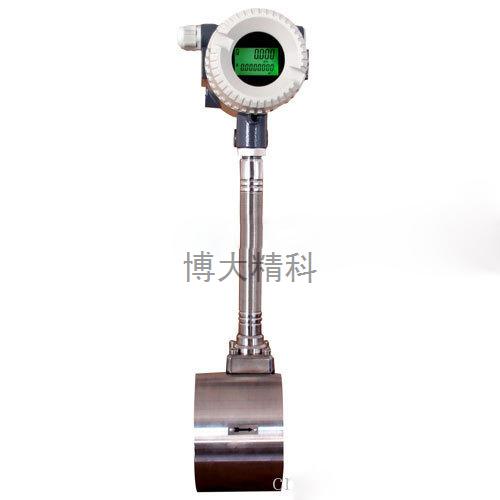

產品名稱：博大精科 渦街流量計
★
商城價：咨詢
★
產品介紹
渦街流量傳感器是國際上普遍采用的流量計量儀表，由于這種儀表具備一些其它的流量計無法比擬的優點，被廣泛的應用于熱電、石油、化工、冶金等工業部門，也被應用于市政工程和環保行業，實施對液體（如：水、油、石油、酒精等化工液體）、氣體（如：空氣、氧氣、氮氣、天然氣、煤氣等）和蒸汽（飽和蒸汽、過熱蒸汽）的流量計量及檢測和控制。渦街流量傳感器與流量顯示儀、壓力變送器、溫度變送器等配套合成為流量計。

渦街流量傳感器工作原理
　　在流體中設置非流線型旋渦發聲體（阻流體），則從旋渦發聲體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖（一）所示。

　　旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f ，被測介質來流的平均速度為v ，旋渦發生體迎流面寬度為d ，表體通徑為D，根據卡曼渦街原理，有如下關系式：
　　f=S t V/d　　　　　公式（1）
　　式中：
　　f―發生體一側產生的卡門旋渦頻率
　　St―斯特羅哈爾數（無量綱數）
　　V―流體的平均流速
　　d―旋渦發生體的寬度
　　由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中，斯特羅哈爾數（St）是無因次未知數，圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

　　在曲線表示中St=0.17 的平直部分，漩渦的釋放頻率與流速成正比，即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速v求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K=N / Q(1/ m³)。
式中：K=儀表常數(1/ m³)
      N=脈沖個數
      Q=體積流量( m³)

技術特點
　　（1）結構簡單、牢固、無傳動件，壽命長。
　　（2）安裝、維護簡單，工作量小，費用低。
　　（3）量程比大（1:10~1:30），準確度高，重復性好，長期工作穩定性好。
　　（4）壓力損失小，節能。
　　（5）輸出頻率信號不受流體溫度、壓力、黏度、密度等參數影響。
　　（6）大管徑采用插入式渦街，價格低，重量輕，安裝檢修方便。

主要技術指標
　　（1）精度等級：1.0、1.5（插入式2.5級）
　　（2）公稱壓力：2.5Mpa（若>2.5 Mpa協議訂貨）
　　（3）被測介質溫度:-40~150℃; -40~250℃; 0~300℃; -200~400℃
　　（4）壓力損失：阻力系數Cd≤2.4
　　（5）供電電源：12—24VDC
　　（6）防護等級：IP65
　　（7）輸出信號：方波：高電平≥6V，低電平＜1V；標準電流4~20mA
　　（8）環境條件：溫度-40~55℃，相對濕度5%~90%，大氣壓力86~106kPa
　　（9）適用介質：氣體，液體，蒸汽
