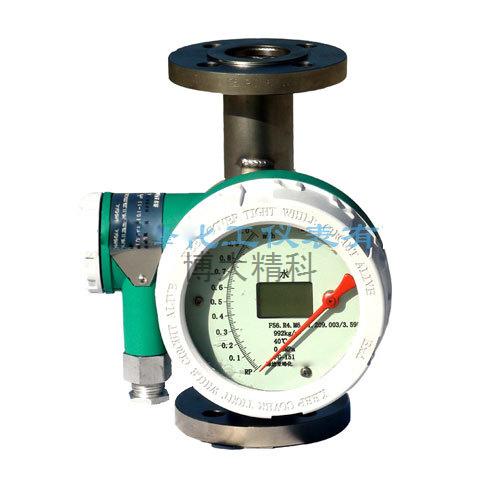

產品名稱：博大精科 智能金屬轉子流量計
★
商城價：咨詢
★
產品介紹
YFFZ型金屬管浮子流量計是工業自動化過程控制中常用的一種變面積式流量測量?jī)x表。它具有體積小，檢測流量范圍大，使用方便等特點。可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。廣泛應用于石化、銅鐵、電力、冶金、輕工、食品、制藥、水處理等行業。

主要特點
　　•適用于小口徑和低流速介質流量測量。
　　•雙指示系統，指針、液晶同時顯示。
　　•全面、多樣的安裝方式。
　　•工作可靠、維護量小、壽命長。
　　•對于直管段要求不高。
　　•較寬的流量比10：1
　　•多行大液晶顯示，可同時顯示瞬時流量，可帶背光。
　　•單軸靈敏指示，非接觸磁耦合傳動。
　　•全金屬結構，適用高溫、高壓和強腐蝕介質。
　　•可選二線制、電池、交流供電方式。
　　•多參數標定功能
　　•帶有數據恢復，數據備份及掉電保護功能

結構原理
3.1、結構
　　本系列金屬管浮子流量計執行JB/T6844—1993標準，主要由兩大部分組成：測量管和指示器。測量管包括錐管、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路等組件。
3.2、工作原理
　　被測介質自下而上流經測量管時，浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，使得環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨之減小，當浮子所受的上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子的停留位置與通過流量計的體積流量之間有一定的比例關系。
浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
　　a. 對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度指示出此時流量大小。
　　b. 對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過瓷傳感器將磁場變化轉化成電信號，經A/D變換、數字濾波、溫度補償、微處理器處理、D/A輸出、LCD液晶顯示，來顯示瞬時出流量及累積流量的大小。

技術參數
　　•儀表口徑：DN15—DN200
　　•測量范圍：水  1—200000 L/h(20℃)
         空氣0.03—4000m³/h（20℃，0.1013Mpa）
         參見流量表，特殊流量可訂制
　　•量程比：標準型10:1    特殊型20:1
　　•精確度：標準型1.5級   特殊型1.0級
　　•壓力等級：標準型：DN15—DN50  4.0Mpa     DN80—DN200  1.6Mpa
         特殊型：DN15—DN50  25Mpa     DN80—DN200  16Mpa
         夾套的壓力等級為1.6Mpa，特殊型在選型和訂貨前應與廠家協商
　　•壓力損失：7KPa—70KPa
　　•介質溫度：標準型：—40℃—+100℃  PTFE：0℃—120℃
         高溫型：100℃—450℃
　　•介質粘度：DN15：η< 5mPa.s（F15.1—F15.3）
         η< 30mPa.s（F15.4—F15.8）
         DN25：η< 250mPa.s
         DN50—DN150：η< 300mPa.s
　　•環境溫度：帶液晶指示器：-30℃--+80℃
　　　　　帶指針指示器：-40℃--+100℃
　　•連接形式：標準型：DIN2501標準法蘭
　　　　  特殊型：由用戶指定的任意標準法蘭或螺紋
　　•電氣接口：隔爆型為1/2NPT內螺紋，其它為M20*1.5內螺紋
　　•供電電源：標準型：24VDC二線制4-20mA（12VDC-32VDC)
　　　　　報警型：24VDC三線制4-20mA（18VDC-28VDC)
　　　　　交流型：85-265VDC  50Hz
　　　　　電池型：3.6V，7.5AH鋰電池，可連續使用三年
　　•輸出信號：4-20mA電流輸出；報警輸出；累積脈沖輸出；通訊輸出
　　•負載特征：二線制：RLmax=50*（電源電壓-12） Ω=600Ω@24V
　　　　　多線制：最大負載電阻為500Ω
　　•報警輸出：上限或下限瞬時流量報警
　　　　　干簧管開關量報警（觸點容量1A@30VDC)
　　　　　繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VDC)
　　•脈沖輸出：累積脈沖輸出，最小間隔50虛秒
　　　　 （集電極開路輸出，最大帶載10mA@30VDC，內部阻抗100Ω）
　　•通訊輸出：RS485、RS232、HART
　　•液晶顯示：瞬時流量顯示數值范圍：0-50000（小數點位置可設定）
　　　　　累積流量顯示數值范圍：0-99999999（小數點位置可設定）自動復位
　　•防護等級：IP65
　　•防爆標志：本安型ExiallCT5
　　　　　隔爆型ExdllCT6
　　•儀表高度：DN15-DN200標準型垂直高度250mm，＞DN80口徑高壓型儀表高度350mm
