產品庫存號：
- 產品庫存號：YWDZ-02
- 產品庫存號：YWDZ-02

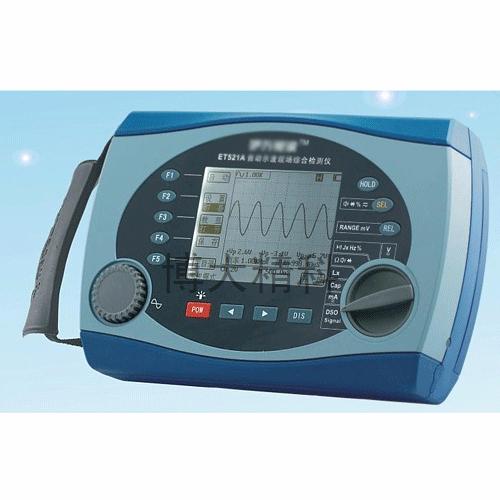

產品名稱：多功能數字存儲示波表（不帶USB）
型號：ET521A
特點：
ET521A是一款適用于家電維修、院校教學、電子產品生產線、工控檢修等現場故障診斷場合的綜合檢測儀！創新集合示波表、視波萬用表、數字電橋、信號源和頻率計五種儀器于一體的便攜式多功能示波表！其強大的功能組合，人性化的設計，真正的讓你體會到“一機在手，別無所求。
與眾不同：
• 包含了現場故障診斷檢測常用的儀器儀表功能，在廣征用戶建議基礎上，博采眾才不斷改進，突出現場實用特性。
• 為避免操作者頻繁翻閱產品使用說明書，獨家設計了中文幫助提示窗口，對初次使用者帶來方便，使產品更具人性化。
• 本機省去了傳統示波表的繁雜設置，設計了一鍵自動示波功能，自動調整測量條件，滿足了現場檢測方便、快捷的要求。
• 萬用表測試交流電壓、電流信號時，不用轉換輸入端口，測試表筆也不用離開測試點，直接按鍵就可觀察被側信號的波形。
• 一般的萬用表只能測到200μF以下的電容，測試需要20秒左右，本機能測到66000μF的超級容量，且測量速度僅需幾秒鐘。
• 10Hz ~156kHz函數信號輸出，可同時使用示波功能看到波形。替代振蕩源跟蹤或?qū)π凶儔浩髟验g短路振鈴波形做出判斷。
• 采用400Hz~156kHz正弦波信號自動跟蹤，實現電感測量的自動量程切換。且采取高頻測試小電感，稱得上又一重大突破。
• 具有200組數據的”無紙記錄儀”200組自動記錄功能的實現，解決大規模集成電路在線重復測量又要記錄的難題。
主要特點
• 25M數字存儲示波表（DSO）與6000碼自動量程的視波萬用表（DMM）、10Hz~156kHz函數信號發生器（DDS）60MHz頻率/占空比測量、156kHz自動量程電感/66000μF超級電容/60MΩ電阻測量（LCR）、遙控器/晶振檢測綜合測試儀
• 首創中文幫助窗口，直觀提示操作步驟、按鍵功能及測量狀態
• 采用面板校準技術，內存所有校正數據，無需任何電位器調整，測量更準確
• 交流電壓帶寬達20kHz并一鍵轉換視波功能，最高電壓2000V量程
• 電壓測量的峰值檢測（P-D）和峰值保持（P-H），同屏顯示最大值、最小值、當前值
• DSO實現一鍵式（AUTO）自動測量、自動顯示測量波形和自動零點校正
• 數字讀出Vp-p, +Vp，-Vp，f，T ，dV，dt 及測量參數
• 存儲/讀出多達40個DSO波形和200組DMM數值；自動記錄200組數據，方便IC在線檢測
• 產生正弦波、三角波、鋸齒波、方波信號，與示波功能同時使用，組成測試系統
• 利用機內200μS/400μS測試方波，方便行輸出變壓器類型匝間短路故障振鈴信號檢測
• 320X240可調對比度帶LED背光的3.8吋工業級液晶顯示器
• 內置1600mAh鎳氫可充電池組，外配交流供電適配器
• USB PC通信接口及上位機軟件（選件），實現定時測量、曲線繪制，波形分析和FFT變換
• 功能擴展，附件可以三極管放大倍數/晶振測量（10MHz）；選件包括手機維修專用（2.4G頻率計、手機信號場強檢測、直流電源及上電曲線記錄）；家電維修專用（彩色電視信號+彩顯信號發生器）；高壓/大電流測量（高壓探棒，外接鉗頭）
應用場合：
適用于家電維修、院校教學、電子產品生產線、工控檢修等現場故障診斷場合
儀表特性與技術參數4
一般特性
顯示 320 ´ 240點陣式圖形LCD 觀察區域 78 mm x 58mm 背光 白色或偏黃色， 輸入電阻 DMM 10MΩ， 電池 內置1600mAh鎳氫電池組， 自動關機 10分鐘 電力不足提示 充電時間 大于8小時 使用時間 約6~8小時 存儲能力 DMM 400組數據與DSO波形40個記錄 使用環境 0°C~+40°C;<75%RH 存放條件 -10°C ~ +60°C; <90%RH 外形尺寸 200mm ´ 135 mm ´52mm 重量 約1000g (不含其它附件) 操作高度 0~2000m 電源適配器 110V~250V；12V/1A, 保護型開關電源
數字存儲示波表特性
模擬帶寬 DC ~ 25MHz 探頭X10 DC~6MHz 探頭X1 （3db帶寬，正弦波響應） 最大實時采樣率 100Msps 垂直分辨率 8 bits 通道數 1 耦合方式 DC/AC 輸入阻抗 1MΩ//20pF 分度 垂直 ±4 div 水平10 div 垂直靈敏度范圍 20mV/div ~ 500V/div 1-2-5切換 時基范圍 10ns/div ~ 1s/div 1-2.5-5切換 垂直波幅準確度 ±(5%+ 0.1div) 時基準確度 ±(0.01% + 0.1div) 自動零點校正 有 測量模式 常規、視頻、單次 觸發電平 ± 3.8 div (每步0.04div) 單次觸發斜率選擇 上升沿/下降沿 觸發位置調節 ± 3.8div (每步0.04div) 自動設置 自動設置時基和垂直幅度 光標測量功能 dV, dt, 自動測量功能 Vp-p, +Vp,-Vp,f,,T 自動測量精度 ±(5%+ 0.1div) 波形內插 (sinx)/x
示波表探頭特性
位置X1 輸入電阻 1MΩ ；輸入電容 46pF 帶寬 DC~10MHz 衰減比率 1：1 輸入電壓 30Vp-p 位置X10 輸入電阻 10MΩ ；輸入電容 15pF 帶寬 DC~25MHz 衰減比率 10：1 輸入電壓 300Vp-p 功能 量程 分辨度 不確定度 直流電壓 600.0mV 0.1mV ±(0.8%rdg + 5dgt) 6.000V 1mV 60.00V 10mV 600.0V 100mV 2000V 1V ± (2.5%rdg + 10dgt) 交流電壓 600.0mV 0.1mV 50Hz~400Hz ±(1.0%rdg + 5dgt) (20kHz以上不考核) 6.000V 1mV 60.00V 10mV 600.0V 100mV 1000V 1V ± (2.5%rdg + 10dgt) （50Hz~400Hz） 直流電流 60.00/600.0mA 10/100µA ±(1.0%rdg + 5dgt) 分流器 ±(2.5%rdg + 5dgt) 10.00A 10mA 交流電流 60.00/600.0mA 10/100µA ±(1.5%rdg + 5dgt) 50Hz~5kHz 分流器 ±(2.5%rdg + 5dgt) 10.00A 10mA 電阻 600.0W 0.1 ? ±(1.0%rdg + 5dgt) 6.000kW 1 ? 60.00kW 10 ? 600.0kW 100 ? 6.000MW 1kW 60.00MW 10kW ± (3.0%rdg + 5dgt) 電容 6．600nF 1pF ± (3%rdg + 10dgt) 66.00 nF 10pF 660.0nF 100pF 6.600μF 1nF 66.00μF 10nF 660.0μF 100nF ± (5%rdg + 10dgt) 6.600MF 1μF 供參考 66.00MF 10μF 電感 10.00μH 內阻典型值 0.1W 100.0μH 0.2W 1mH 1W 10mH 20W 100mH 50W 1H 1kW 2H 1.5kW 0.01μH 0.1μH 1μH 10μH 100μH 1mH 10mH ± (5%rdg + 15dgt) 有效量程* * 自動量程轉換中，注意觀察是否選擇有效量程。如被測電感1mH應在1mH量程，自動切換在10mH量程則可能增加測量誤差。 * 被測電感內阻偏離典型值，測量誤差會增大。 頻率 10.00Hz ~ 60.00MHz 0.01Hz ~ 10kHz ± (0.2%rdg + 5dgt)，(信號幅度不小于500mV AC V) 占空比 10~94.9% (AC1Vp-p) 二極管測試 開路電壓約3.2V，最大測試電流約1.5mA 通斷測試 判斷電阻：約30?蜂鳴 自動量程切換 可以應用于各測量功能 量程溢出提示 “O. L” (Over load) 萬用表測量速率 DMM A/D 2.5 S/s 視波A/D 400kS/s 保險管規格 Φ5×20，0.5A/250V 分流器 Φ5×20，10A/250V
數字萬用表特性
400Hz~20kHz ±(3.0%rdg + 10dgt)
所有量程不確定度表示為：±(a% 讀數+ 字?jǐn)?shù))。校正期一年，到期需要調整，參見“售后服務”條款。保證不確定度環境條件為：23°C±5°C、<75%RH。
儀表的成套
ET521A主機一臺、雙注塑表筆一付、521示波探頭一根、信號輸出線一根、LC專用測試線一付、電流分流器一個、電源適配器一個、測試附件一個（三極管hFE /晶振）、牛津包一個、產品使用手冊一本（含產品保修卡、用戶回執）； USB接口連接線一根、上位機軟件光盤一張（選件）、
