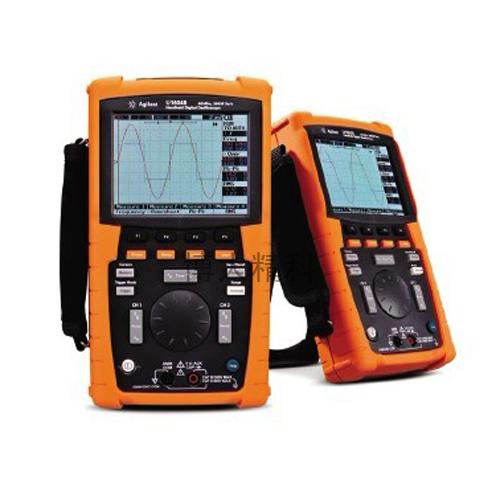

U1602B

U1604B

范圍

通道數

2

2

帶寬（-3dB）

DC至20MHz

DC至40MHz

最大采樣率

每通道100MSa/s(50s/格至250ns/格)單通道和交叉使用通道時為200MSa/s(125ns/格)

每通道100MSa/s(50s/格至250ns/格)單通道和交叉使用通道時為200MSa/s(125ns/格)

最大記錄長度

125,000點，可在屏幕上進行縮放以便查看

125,000點，可在屏幕上進行縮放以便查看

游標和縮放功能

·

·

波形運算

·

·

FFT

─

矩形、Hamming、Hanning、Blackman-Harris

自動測量

多達22種測量

多達22種測量

耦合

AC、DC、GND

AC、DC、GND

輸入阻抗

1MΩII<20pF

1MΩII<20pF

范圍

50ns至50s/格

10ns至50s/格

分辨率

2ns

400ps

上升時間

<17.5ns

<8.8ns

觸發類型

邊沿觸發、碼型觸發、脈寬觸發、視頻觸發

邊沿觸發、碼型觸發、脈寬觸發、視頻觸發

內部范圍存儲

自動模式、普通模式、單一模式

自動模式、普通模式、單一模式

開關計數器

多達10種設置和跡線

多達10種設置和跡線

顯示屏

一般特性

4.5英寸彩色LCD

4.5英寸彩色LCD

計數（數字萬用表功能）

6000

6000

數字萬用表

真有效值

AC+DC

AC+DC

AC/DC電壓

600V

600V

AC/DC電流

600A

600A

電阻

60MΩ

60MΩ

電容

0.01nF至300µF

0.01nF至300µF

溫度

6000℃,K型熱電偶

6000℃,K型熱電偶

導通蜂鳴器

·

·

二極管測試

·

·

DATA LOGGER

最大值/最小值/平均值記錄

·

·

數據記錄（需要綁定的USB2.0全速電纜，已連接到PC）

內部：250點

連接到PC：無任何限制

內部：250點

連接到PC：無任何限制

時間間隔

150秒至20天（自動調整）

150秒至20天（自動調整）

安全和監管標準

過壓保護

CAT III 300V

CAT III 300V

符合IEC61010-1：2001標準

·

·

符合CSAC22.2NO.61010-1:2004標準

·

·

一般特性

工作溫度

0～50℃

0～50℃

電池（包括）

鎳氫充電電池

鎳氫充電電池

電池使用時間

4小時

4小時

I/O

·USB 2.0全速客戶端,用于將數據傳輸到PC

·USB 2.0全速主機,用于將數據傳輸到USB閃存盤（選件001）

·USB 2.0全速客戶端,用于將數據傳輸到PC

·USB 2.0全速主機,用于將數據傳輸到USB閃存盤（選件001）

保修

3年

3年

尺寸（高×寬×深）

241.0×138.0×66.0mm

241.0×138.0×66.0mm
