- 產品庫存號：TYSF-727

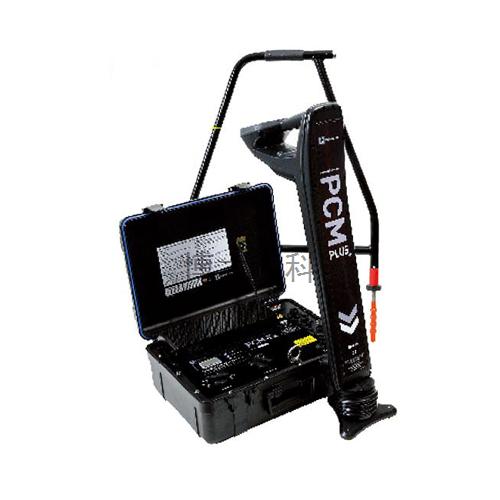

產品名稱：英國GMI雷迪 PCM+管道外防腐層狀況檢測儀
★
商城價：咨詢
★
產品描述：
管道外防腐層狀況檢測儀
◆ 對管道路由定位、測深
◆ 對管道外防腐層破損狀況評估
◆ 對管道外防腐層破損點定位
◆ 對重要管道進行定期跟蹤檢測
◆ 對新建設管道防腐層施工質量驗收
◆ 對主管道上分支輸油管線進行查找
◆ 對管道陰極保護效果評估
◆ 快速定位并有效測量管道防腐層故障
定位和測量管道腐蝕的電磁檢測設備逐漸的和GIS系統以及市場上現售的GPS系統結合，提供管道狀況、位置和時間的相對關系的精確記錄，以進行后期的繪圖分析，這是的主要功能之一。對管道進行預防性維護，延長管道壽命，并在早期發現侵蝕。
系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號。接收機可以在最大30公里（19英里）的范圍內識別這種特殊信號來定位管道的位置和深度。
一旦管道被定位，技術人員就可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損。
確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內。
具有自動信號衰減（ASA），先進電流方向（ACD），以及適應接地補償（AGC）的強大功能，甚至能夠對與其它金屬結構搭接，存在電干擾或管線密集區域內的管線進行準確、輕松地定位和測繪。并提供電流（ACCA）和電壓梯度（ACVG）的同步測量。實時測量電流（ACCA）和電壓梯度（ACVG）。
操作者不需完成“電流跨度”，不需手工計算，就可以確定通常需要直連才能測量的沿管道傳播的CP（陰極保護）電流。
在任何模式下的測繪信息，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸到PC機或者可選的PDA（和GPS數據連接）上，以圖形格式顯示來進行快速分析。
及其配套設備是適合管道技術人員最新的準確、快捷和可靠的管道電流測繪工具。
手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向，然后提供給操作者。
接收機能夠進行需要的運算，同時瞬時顯示結果。提供給操作者一種通過和金屬管道相連來定位防腐層破損以及確定陰極保護系統管道故障點的先進方法。
系統特有大功率發射機，最長探測距離可達30公里（19英里）。最少的管線接入點減少了評估一段管線的時間。 發射機有三種操作模式，可以確保對輸配管道系統進行有效的測繪。
的連接是非常簡單的，電流讀數和電源的發光二極管指示功能幫助操作者根據不同的管線，選擇最佳設定。
特點
接收機
◆ 和標準的GIS軟件兼容
◆ 獨特的性質改善了數據完整性
◆ 自動信號衰減
◆ 先進的電流方向功能
◆ 自適應接地補償
◆ 電力模式深度測量
◆ 電流測繪
◆ 3秒鐘之內ACCA繪圖
◆ 整合GPS數據
◆ 多達1000個數據記錄
◆ 提供PDA和PC機的免費分析軟件
◆ 精確定位和管道電流測繪于一體
◆ 通過藍牙將測繪數據實時上載至PDA或PC機
◆ 圖形測繪模式包括定位深度、定位電流和相位
◆ 低功耗，全天候測量
◆ 背光/聲音
◆ 150瓦大功率
◆ 范圍30公里（19英里）@4Hz電流
軟件
使用GML測繪軟件可以實時（通過PDA 或者PC機）進行繪圖分析
為操作者提供更加快速的測繪信息，可以和PDA或者PC機進行無線傳輸，直接上載所有信息，也可以和GPS系統套合一起，通過雷迪GML測繪軟件將所有信息上載至數據庫。每次測繪后數據庫都會更新，而且在PDA或者PC機可以立刻以數據庫或可選擇的圖形格式看到這種變化。信息可以輸入到大多數可用的標準后期處理軟件中。GML軟件和GPS信息結合，可以通過各種格式展示測繪數據，還支持進行新舊測繪的對比。
A字架
附件A字架連接接收機可以進行防腐層破損和絕緣性故障的精確定位。接收機的顯示屏能夠顯示故障方向，使用的方向箭頭，使故障點更容易定位。也顯示A字架腳針間的dB微電壓讀數，同時可以在不同的故障點之間進行對比，以確定最嚴重的故障。這個數值可以便捷的儲存到數據庫中，通過藍牙上載到PDA或者PC機中。
標準配置
◆發射機一臺
◆ 接收機一臺,電源線 二根,信號線 一根
◆ 中文說明書 一份
◆ A字架（用于精確定位）一個
◆ 磁力儀一個
◆ 儀器包一個
