毫伏表的用途與原理
.jpg)

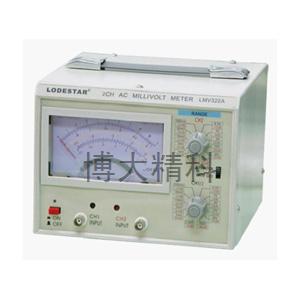

毫伏表是一種用來測量正弦電壓的交流電壓表。主要用于測量毫伏級以下的毫伏，微伏交流電壓。例如電視機和收音機的天線輸入的電壓，中放級的電壓等和這個等級的其它電壓。
毫伏表原理
一般萬用表的交流電壓檔只能測量1伏以上的交流電壓，而且測量交流電壓的頻率一般不超過1千赫。這一節介紹的毫伏表，測量的最小量程是10毫伏，測量電壓的頻率可以由50赫到100千赫，是測量音頻放大電路必備的儀表之一。毫伏表使用三個普通晶體管、一塊100微安表頭和一些其他元件，電路簡單，制作容易。一、電路說明毫伏表的電路。被測信號電壓從接線柱輸入到毫伏表中， Rl～R18組成的衰減器是為適應不同量程而設置的。10毫伏檔不經衰減直接輸入，也就是毫伏表的最高靈敏度是10毫伏。R19是為提高輸入阻抗而設置的。D1、D2是為防止輸入電壓過大，使BGl的召B～E結被擊穿而設置的。BG1～BG3組成三級阻容耦合音頻放大器。由BG2集電極經過C5、R29、W到BGl發射極引入的負反饋有穩定增益、減小放大器失真的作用，調整W可以調整毫伏表的靈敏度。BG3發射極的電阻R33起到穩定整機增益的作用，C3是為防止自激而設置的。用BG3集電極輸出放大的音頻信號，經過C9隔直流，R35限流， D4～D7整流，變成直流電，推動表頭CB指針偏轉。
毫伏表的用途
毫伏表的用途是測量毫伏級以下的毫伏，微伏交流電壓。例如電視機和收音機的天線輸入的電壓，中放級的電壓等。這個等級的其它電壓。
