計量泵的結構原理和特點
.jpg)
結構原理和特性

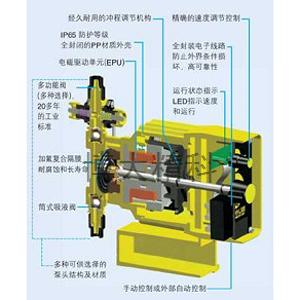

1. 泵的結構
該泵的由電機、傳動箱、缸體等三部份組成。
傳動箱部件是由渦輪蝸桿機構、行程調節機構和曲柄連桿機構組成；通過旋轉調節手輪來實行高調節行程，從面改變移動軸的偏心距來達到改變柱塞（活塞）行程的目的。
缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
2. 工作原理
電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復順還工作形成連續有壓力、定量的排放液體。
3. 流量調節特性
泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變柱塞（活塞）在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定柱塞行程，精確率為95%。
4、泵的特點
⒈該泵性能優越，其中隔膜式計量泵絕對不泄露，安全性能高，計量輸送精確，流量可以從零到最大定額值范圍能任意調節，壓力可從常壓到最大允許范圍內任意選擇。
⒉調節直觀清晰，工作平穩、無噪聲、體積小、重量輕、維護方便，可并聯使用。
⒊該泵品種多、性能全、適用輸送-30度到450度，粘度為0-800mm/s，最高排出壓力可達64Mpa，流量范圍在0.1-20000L/h，計量精度在±1%以內。
⒋根據工藝要求該泵可以手動調節和變頻調節流量，亦可實現遙控和計算機自動控制。
