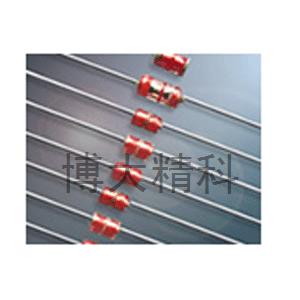

氣體放電管
.jpg)
產品介紹：氣體放電管包括貼片、二極管和三極管，電壓范圍從75V—3500V，超過一百種規格，嚴格按照CITEL標準進行生產、監控和管理。
放電管常用于多級保護電路中的第一級或前兩級，起泄放雷電暫態過電流和限制過電壓作用。
優點：絕緣電阻很大，寄生電容很小，浪涌防護能力強。
缺點：在于放電時延(即響應時間)較大，動作靈敏度不夠理想，部分型號會出現續流現象，長時間續流會導致失效，對于波頭上升陡度較大的雷電波難以有效地抑制。
結構簡介
放電管的工作原理是氣體放電。
當外加電壓增大到超過氣體的絕緣強度時，兩極間的間隙將放電擊穿，由原來的絕緣狀態轉化為導電狀態，導通后放電管兩極之間的電壓維持在放電弧道所決定的殘壓水平 。
五極放電管的主要部件和兩極、三極放電管基本相同，有較好的放電對稱性，可適用于多線路的保護。
響應時間
從暫態過電壓開始作用于放電管兩端的時刻到管子實際放電時刻之間有一個延遲時間，該時間就稱為響應時間。
響應時間的組成：一是管子中隨機產生初始電子-離子對帶電粒子所需要的時間，即統計時延；二是初始帶電粒子形成電子崩所需要的時間，即形成時延。
為了測得放電管的響應時間，需要用固定波頭上升陡度du/dt的電壓源加到放電管兩端測取響應時間，取多次測量的平均值作為該管子的響應時間。編輯本段限壓電路
二極和三極放電管保護性能的比較
如果A-G極間先放電，在管子內部由氣體游離所產生的自由電子會迅速在B-G極間引起碰撞游離，使B-G很快放電
當B-G間截止放電后，由于大量帶電粒子（電子和離子）的復合作用，使管內的電子數量大為減小，從而迅速抑制另一對電極A-G間的碰撞游離，使該對極間的放電過程很快截止下來。
在差模暫態過電壓的保護場合，無論是兩極放電管還是三極放電管，都存在著一定的問題，因為電子設備要承受兩對電極之間的殘壓之和，對于一些脆弱的電子設備來說，這樣的殘壓之和有時候難以承受。需要采取另外的措施，如在A、B間再接一只放電管，專門用于抑制差模過電壓。
接地連接線的長短對限壓效果有一定的影響。如果接地連接線比較長，則連線本身的電阻和電感也比較大，暫態大電流流過連線時，將產生比較大的電阻電壓降和電感電壓降。
技術參數
主要技術參數及使用選擇
1．直流放電電壓
在上升陡度低于100V/s的電壓作用下，放電管開始放電的平均電壓值稱為其直流放電電壓。由于放電的分散性，所以，直流放電電壓是一個數值范圍。
2．沖擊放電電壓
在具有規定上升陡度的暫態電壓脈沖作用下，放電管開始放電的電壓值稱為其沖擊放電電壓。
放電管的響應時間或動作時延與電壓脈沖的上升陡度有關，對于不同的上升陡度，放電管的沖擊放電電壓是不同的 。
3．工頻耐受電流
放電管通過工頻電流5次，使管子的直流放電電壓及絕緣電阻無明顯變化的最大電流稱為其工頻耐受電流。
4．沖擊耐受電流
將放電管通過規定波形和規定次數的脈沖電流，使其直流放電電壓和絕緣電阻不會發生明顯變化的最大值電流峰值稱為管子的沖擊耐受電流。
這一參數是在一定波形和一定通流次數下給出的，制造廠通常給出在8/20us波形下通流10次的沖擊耐受電流，也有給出在10/1000us波形下通流300次的沖擊耐受電流。
5．絕緣電阻和極間電容
放電管的絕緣電阻值很大，廠家一般給出的是絕緣電阻的初始值，約為數千兆歐。絕緣電阻值的降低會導致漏流的增大，有可能產生噪音干擾。
放電管的寄生電容很小，極間電容一般在1pF～5pF范圍，極間電容在很寬的頻率范圍內保持近似不變，同型號放電管的極間電容值分散性很小。
6. 直流放電電壓的選擇
從不影響被保護系統正常運行的要求出發，希望放電管的直流放電電壓選得高些。但直流放電電壓高的管子，沖擊放電電壓也高；
從被保護電子設備的耐受性來說看，希望管子的直流放電電壓選得低一些。
所以，放電管的支流放電電壓應在這兩種相互制約的要求之間進行折衷選擇。
