人體靜電綜合測試儀的工作原理

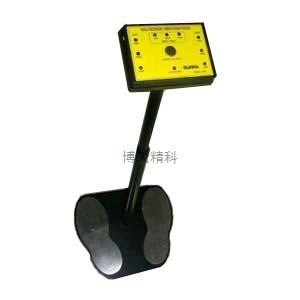

人體靜電綜合測試儀也叫人體綜合測試儀、多功能測試儀、人體測試儀、靜電測試儀、綜合測試儀等。 分單腳型、雙腳型。
.jpg)
主要用于防靜電鞋、腳筋帶和手腕帶等的電阻值測試。
固定方式：用金屬支架固定或懸掛于墻壁。
單腳型
工作原理：
WF11單腳人體綜合測試儀是為測量人體綜合電阻（包括人體、手腕帶和鞋等的電阻）而設計的，采 用直觀發光二極管顯示。本儀器能對人體綜合電阻大于109Ω和小于105Ω時，進行檢測與報警，測試儀配備了750KΩ-10MΩ電路（用于測試手腕帶）和750KΩ-100MΩ電路（用于測試工作鞋），此儀器是測試手腕帶和工作鞋的理想選擇。測試儀融合了獨特的雙測試電路設計，不但可以提高測試速度，而且可替代單個手腕帶測試儀。
性 能：
WF11型人體綜合測試儀為3種狀態接觸式，設計成可快速、多次性的對ESD個人接地裝置進行（功能）測試。
WF11型測試儀操作簡單便捷，綠燈信號提示用戶一切正常，紅燈和聲音提示表示電路阻值過高或過低。
操作要求： 溫度范圍 0℃-31℃。
濕度范圍 0%RH-90%RH。
產品參數：
儀器尺寸 142.5(L)×82(W)×39(H)mm。
支架尺寸 400(L)×250(W)×800(H)mm。
踏板尺寸 400(L)×450(W)mm。
測試儀凈重 5.5kg。
測試儀高度調節范圍 900-1470mm。編輯本段雙腳型
工作原理：
WF12（雙腳型）人體綜合測試儀根據ISO/CD8782-I標準制成，可檢測人手、腳的電阻值，并有LED顯示和報警聲，是靜電控制中必不可少的測量儀器，采用9V電池供電，低壓安全，具有欠壓自動報警功能，測試儀高度可自由調節。
使用方法：
1.測量靜電鞋/腳跟帶：將選擇開關撥到左邊“FOOT WEAR”檔，穿上靜電鞋后雙腳可同時站到測試板上，按住“PRESS TO TEST”鍵，此時左邊（LEFT）指示燈顯示左腳穿上鞋后的電阻值是否正常，右邊（RIGHT）指示燈顯示右腳穿上鞋后的電阻值是否正常。
2.測量手腕帶：將選擇開關撥到右邊“WRIST STRAP”檔，戴上手腕帶，將手腕帶的鍔魚夾夾住測試柱，按住“PRESS TO TEST”鍵，右邊指示燈顯示手腕帶的電阻值是否正常。
操作要求：
溫度范圍 0℃-31℃。
濕度范圍 0%RH-90%RH。
產品參數：
儀器尺寸 166(L)×96(W)×40(H)mm。
踏板尺寸 400(L)×500(W)×20(H)mm。
支架活動范圍 >150mm。
測試儀凈重 6.5kg。
