液下泵的工作原理
.jpg)

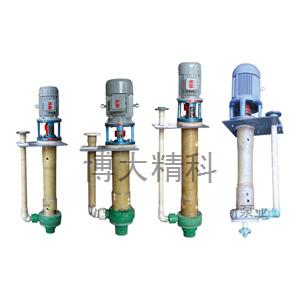

液下泵根據伸入容器長度的不同需要而制成。液下泵工作部分沉沒在液體內，因此軸封無液體飛濺現象；泵運轉產生的軸向及徑向力分別由滾動軸承及滑動軸承支撐，因此運行無噪音；一般溫度較高（300度以上）的介質軸承箱部件處有冷卻系統，用冷卻水帶走熱量。液下泵與介質接觸的零部件，一般根據介質的要求選用，有金屬和非金屬材質。
液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業,在貯罐上輸送各類介質，開式葉輪的可用于輸送含固體顆粒的介質。
工作原理
工作部分淹沒在液體內，軸封無泄漏現象。且占地面積小，使用可靠，維修方便，耐腐蝕性能強等特點。廣泛適用于化工、制藥、造紙、石油等工業部門。
液下泵的立式電動機以螺栓固緊電機座上，并通過彈性聯軸器與泵直接傳動、泵體、中間接管、泵架、出液管、管法蘭，以螺栓聯接構成一體，固定在底板上，泵的整體通過底板安裝在容器上。泵的軸向力與徑向力，（包括泵運轉中所產生的水壓力，葉輪及轉子重量等），均由軸承盒內所裝單向推力球軸承，單列向心球軸承；以及滑動導軸所承受為保證泵安全正常運轉。軸承以黃油潤滑之，導軸承同所輸送的液體潤滑。因此，工作時液面必須高于葉輪中心線。伸入容器長度L的長短不同，則又分為中間導軸承結構和無中間導軸承的結構.
